智能健康一體機的各項體檢數據
為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中，類似的元件或部分一般由類似的附圖標記標識。附圖中，各元件或部分并不一定按照實際的比例繪制。
圖1為本發明一種智能健康一體機的結構示意圖；
圖中各部件名稱及序號：支撐座1，顯示屏支架2，中控顯示屏3，身高桿4，滑動板5，攝像頭6，視力測試儀7，體溫掃描儀8，脂肪測量?jī)x9，掛鉤10，伸縮桿11，血壓儀12，超聲波骨密儀13，中央控制模塊14，稱重儀15。
具體實施方式
為了使本技術領域的人員更好的理解
本技術：
中的技術方案，下面將結合附圖和實施例來對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本申請的一部分實施例，基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本申請保護的范圍。

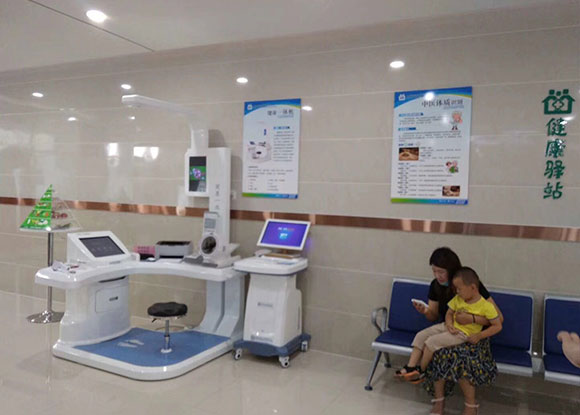

如圖1所示，一種智能健康一體機，包括，支撐座1；身高桿4，固定安裝于所述支撐座1；滑動板5，滑動安裝于所述身高桿4；視力測試儀7，滑動安裝于所述身高桿4，并位于所述滑動板5下方；體溫掃描儀8，置于所述身高桿4的中部；脂肪測量?jī)x9，懸掛于所述身高桿4的側面；血壓儀12，通過伸縮桿11固定安裝于所述支撐座1；稱重儀15，置于所述支撐座1的頂面；超聲波骨密儀13，安裝于所述稱重儀15下方；中空顯示屏3，安裝于所述身高桿4的側面；及中央控制模塊14，安裝于所述支撐座1的底部，并與所述中央顯示屏信號連接。
所述中央控制模塊14包括身高模塊、視力測試模塊、體溫模塊、脂肪測量模塊、血壓模塊、稱重模塊以及超聲波骨密模塊。
所述身高模塊與所述身高桿4和滑動板5信號連接。
所述視力測試模塊與所述視力測試儀7信號連接。
所述體溫模塊與所述體溫掃描儀8信號連接。
所述脂肪測量模塊與所述脂肪測量?jī)x9信號連接。
所述血壓模塊與所述血壓儀12信號連接。
所述稱重模塊與所述稱重儀15信號連接。
所述超聲波骨密模塊與所述的超聲波骨密儀13信號連接。
所述中央顯示屏3通過顯示屏支架2固定于所述身高桿4的側面。
具體的工作方式為：
體檢者站利于支撐座1上，站定后，滑動板5沿身高桿4上滑動至人體頭頂，測量升高，測量數據輸送至身高模塊，經身高模塊傳送至中央控制模塊；視力測量?jī)x7滑動至人體的雙眼部位，雙眼靠近視力測量?jī)x7，并通過其上的攝像頭6來攝取體檢者所作出的動作，以此判斷體檢者的視力；體溫掃描儀8掃描人體的體溫，將數據輸送至體溫模塊；體檢者雙手握脂肪測量?jī)x9，所得數據輸送至脂肪測量模塊，稱重儀15測量體檢的體重，并將數據輸送至稱重模塊，超聲波骨密儀13檢測體檢者的跟骨部位，并將數據輸送至超聲波骨密模塊；血壓儀112測量所得數據輸送至血壓模塊；這些模塊所得數據輸送至中央控制模塊，中央控制模塊再將數據輸送至中央控制屏，在中央控制屏上顯示各項體檢數據。
顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之中。
